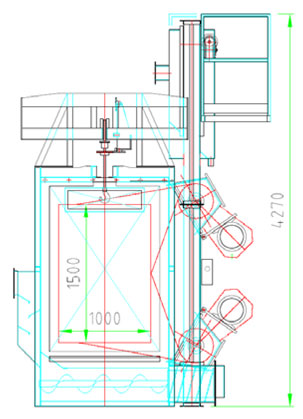

Схема выброса дроби

Техническое описание

Дробеметная камера СМ-1000 предназначена для очистки отливок, поковок и сварных конструкций.

Оборудование оснащено двумя дробеметными турбинами типа АBR–380. Они расположены таким образом, чтобы выброс дроби выполнялся в разных параллельных плоскостях, позволяя потоку дроби обработать подвешенную деталь равномерно со всех сторон.

Турбины имеют аксиальную шестилопастную конструкцию с гравитационным подводом дроби и с механическим ускорителем, таким образом, обеспечивается точная дозировка и установка направления выброса дроби.

Детали, подлежащие очистке, подвешиваются на крюки, расположенные на направляющих рельсах, и вручную или опционно при помощи электропривода направляются в центр камеры в позицию очистки. Во время цикла очистки, подвеска деталей постоянно вращается перед турбинами за закрытыми дверями камеры. После завершения цикла очистки подвеска с изделиями покидает камеру и на ее место перевозится заранее подготовленная подвеска новых изделий.

Дробеметание осуществляется в изолированной дробеметной камере. Пневматические двери обеспечивают совершенную защиту от случайного выброса дроби из камеры.

Активная зона машины с внутренней стороны имеет покрытие из высоко-износостойкой марганцовистой стали.

Закрытую и непрерывную рециркуляцию дроби обеспечивают: сборочный бункер со шнеком, ковшовый элеватор, и система очистки дроби, работающая по принципу аспирации дроби и выдувания сора. С помощью дозировочного клапана дробь возвращается к дробеметным турбинам.

В целях достижения оптимальной чистоты поверхности, возможна регулировка дозы и направление выброса дроби.

Размеры и форма конвейера регулируются по требованию заказчика.

Для удаления и отделения образовавшейся во время очистки пыли мы предлагаем картриджное пылеотделительное устройство APSZ в комплекте с вентилятором и необходимым трубопроводом.

Работа машины производится в автоматическом режиме, но на случаи сервисных работ предусмотрена возможность ручного управления.

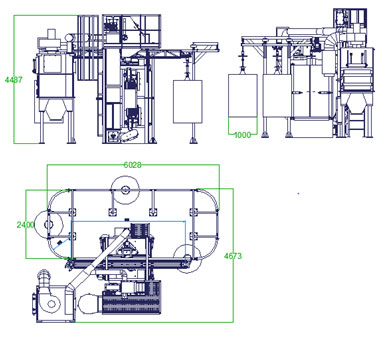

Схема размещения установки с габаритами
