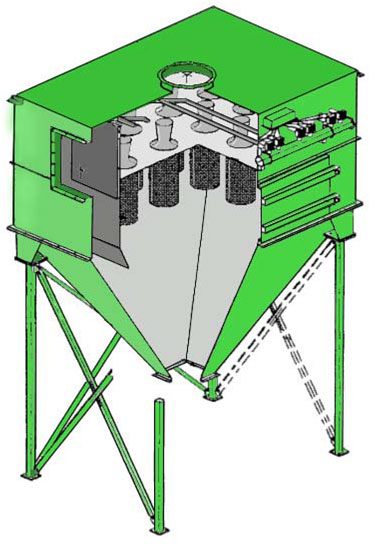

При нормальном режиме работы через впускное отверстие фильтра воздух поступает в пылеотделительное устройство APSZ и проходит через фильтрующий картридж. Пыль оседает на внешней поверхности картриджа, а очищенный воздух проходит через свободное поперечное сечение картриджа в отсек чистого воздуха, а затем выходит из фильтра.
Фильтрующие элементы автоматически попарно друг за другом очищаются с помощью электронной системы контроля, которая открывает магнитный клапан и импульсами 0,1 секунды пропускает сжатый воздух в центральную область выбранного картриджа. Таким образом, пыль падает с картриджа в горловину устройства.
Встроенный предварительный сепаратор
Это экономичное решение проблемы, так как при больших концентрациях пыли нет необходимости отдельно устанавливать предварительный сепаратор (также не требуются дополнительные трубопроводы). Еще одно преимущество – одна горловина с системой выброса пыли.
Конструкция выполнена для работы с металлической и неметаллической пылью
Буферный лист предварительного сепаратора усилен марганцовистой сталью, что уменьшает энергию пылевых частиц. Это особенно важно в случае наличия высокоабразивной пыли.

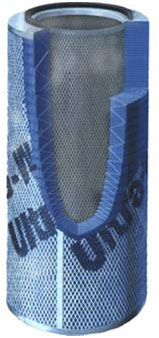

Что такое фильтр «ULTRA‐WEB»?
Компания «DONALDSON» разработала особый способ, в котором объединяет обычную среду с ультратонкой тканью с субмикроскопическим диаметром ниток. Это придает особое поверхностное фильтрационное свойство материалу. Сетка из тонких узелков равномерно удерживает субмикроскопические частицы.
КПД пылеотделения: 99,97% при размерах частиц 0,3 микрона
Количество пыли, проходящее через фильтр, можно снизить на две третьих при использовании фильтров «ULTRA‐WEB». «ULTRA‐WEB» удовлетворяет техническим требованием к очистке воздуха и другим европейским требованиям эмиссии пыли.
Незначительные потери в давлении
Так как на эксплуатационные расходы непосредственно влияют потери в давлении и объем воздуха, при использовании фильтров «ULTRA‐WEB» можно уменьшить расход энергии более, чем на 25%.
Незначительные расходы, приведенные на м3/час
При одинаковых потерях в давлении при использовании фильтров «ULTRA‐WEB» достигается объем воздуха на 30-50% больше в сравнении с обычными фильтрами.
Значительная экономия энергии
Эффективное отделение пыли и опасных веществ во многих случаях дает возможность возвращения очищенного воздуха в рабочее пространство цеха. Это значительно сокращает расходы на отопление и кондиционирование воздуха.
Простота в обслуживании
Для ухода за пылеотделителем не требуется наличие инструментов.
Конструкция, не требующая обслуживания картриджа, дает возможность быстрой и простой замены картриджей.
|
ТЕХНИЧЕСКИЕ ДАННЫЕ ВОЗДУШНЫХ ФИЛЬТРОВ ТИПА APSZ
|
| Тип |
2 |
4 |
6 |
8 |
12 |
16 |
24 |
48 |
| Площадь фильтров, м2 |
42 |
84 |
126 |
168 |
252 |
336 |
504 |
1008 |
|
Количество картриджей
(размер: Ø324 x 660), шт
|
2 |
4 |
6 |
8 |
12 |
16 |
24 |
48 |
| Потребление воздуха (при давлении 4,5-7 бар), м3/час |
4 |
4 |
7 |
9 |
13 |
17 |
25 |
50 |
| Масса, кг |
350 |
900 |
1300 |
1500 |
1550 |
1700 |
2000 |
3100 |
| Высота, мм |
2176 |
3775 |
3775 |
3804 |
3804 |
4642 |
4642 |
4642 |
| Ширина, мм |
660 |
1267 |
1320 |
1891 |
1960 |
2382 |
3168 |
6168 |
| Глубина, мм |
905 |
1327 |
1475 |
1327 |
1960 |
1944 |
1944 |
2218 |
Стандартное исполнение:
- эксплуатационный люк в отсеке чистого воздуха;
- автоматическая система очистки;
- сигнализация уменьшения давления фильтрующих картриджей;
- фильтрующие элементы предварительно установлены;
- усиленная конструкция.
Каждый движущийся агрегат расположен вне устройства, техобслуживание возможно без выключения устройства.
- Переносные и стационарные фильтры – объем аспирации 1000 – 300 000 м3/час
Дополнительные опции:
- отдельные устройства отвода пыли
- подмостки и лестницы
- вентиляторы
- регулировка очистки в зависимости от разницы давления
Комплект поставки
- трубопроводы
- проекты под ключ
- пылеотделители из нержавеющей стали
- по требованию заказчика – стойки, входные и выходные элементы трубопровода.
