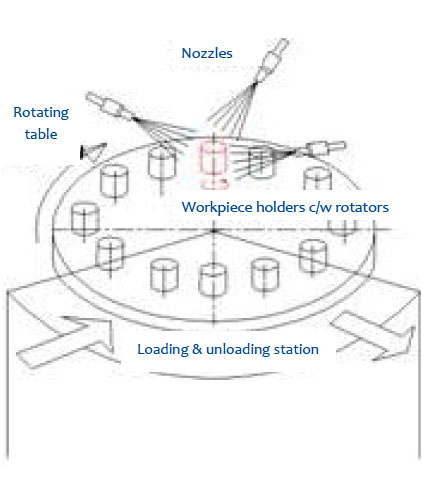

Схема работы установки
Техническое описание
На основном вращающемся столе установлено 8-12 шт отдельно вращающихся специальных кронштейнов.
Очищаемые изделия размещаются на специальные кронштейны. Размещение может происходить как вручную, так и с помощью манипулятора.
Очистка происходит с помощью соответствующего количества абразивоструйных сопл. В процессе вращения стола отдельно вращаются специальные кронштейны, таким образом достигается оптимальная чистота поверхности.
Изолированная рабочая камера закрывается пневматической дверью. Двери обеспечивают совершенную защиту от случайного выброса абразивного материала из камеры.
Тип подачи абразивного материала – инжекторный с вакуумным насосом, с непрерывной автоматической рециркуляцией и регенерацией абразива.
Для непрерывного отделения и удаления образовавшейся во время очистки пыли служит пылеотделительное устройство.
После очистки изделия с него при помощи сжатого воздуха сдувается пыль и остатки абразивного материала.
Очищенные изделия извлекают из с рабочей камеры вручную или с помощью манипулятора.

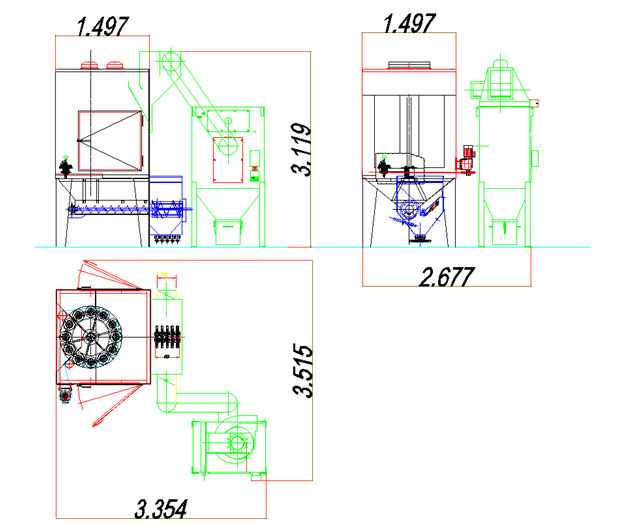

Схема размещения машины с габаритными размерами
| ХАРАКТЕРИСТИКИ |
| Вращающийся стол |
| диаметр |
мм |
900 |
| количество кронштейнов |
шт |
12 |
| Сопло |
| количество |
шт |
2-5 |
| тип |
карбид вольфрама |
| диаметр |
мм |
6 |
| подвижность сопла |
опционально |
| выброс абразива из одного сопла |
кг/мин |
5 |
| Обрабатываемые детали |
| максимальная масса |
кг |
20 |
| Питание |
|
Электрическое
|
основная установка |
кВт |
1,1 |
| аспирация |
кВт |
3 |
|
Cжатый воздух
|
давление |
бар |
min 6 |
| объём |
м3/ч |
50-250 |
| Масса загружаемой дроби |
кг |
200 |
| Предлагаемый абразив |
корунд/стеклянные шарики |
мм |
0,05-1 |
| Мощность фильтро-вентиляционного устройства |
м3/ч |
3000 |
| Электрические характеристики |
|
напряжение сети |
В |
3 х 400 |
|
напряжение управления |
В |
220 |
|
частота тока |
Гц |
50 |
