Дробеметная установка RB–2000/6

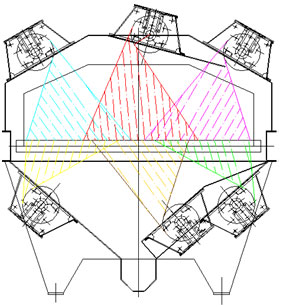

Схема выброса дроби

Техническое описание

Дробеметная установка RB–2000/6 предназначена для очистки поверхности и удаления окалины со следующих материалов:

 стального листового проката,

 прутков, профилей и труб из стали,

 простых сварных конструкций.

Установка оснащена шестью дробеметными турбинами типа ABR-500. Три из них расположены над уровнем рольганга, три под его уровнем таким образом, чтобы обеспечить оптимальное рассеивание дроби по проходному сечению обрабатываемого изделия. Дробеметание производится перпендикулярно направлению движения изделия.

Турбины имеют аксиальную восьмилопастную конструкцию с гравитационным подводом дроби и с механическим предварительным ускорителем, таким образом, обеспечивается точная дозировка и установка направления выброса дроби.

Изолированная рабочая камера машины с внутренней стороны имеет покрытие из высоко–износостойкой марганцовистой стали, а другие внутренние поверхности защищены износостойкими резиновыми пластинами. Резиновое покрытие одновременно уменьшает и шум машины.

Ролики рольганга защищены от активного воздействия дроби резиновым покрытием (обеспечивающим бесшумную транспортировку без проскальзывания) либо высоколегированной марганцовистой сталью, что обеспечивает их долговечность.

От случайного выброса дроби из зоны очистки на входе и выходе отверстия машины установлены трехслойные резиновые шторки.

Закрытую и непрерывную рециркуляцию дроби обеспечивают: шнековый конвейер, ковшовый элеватор, система очистки дроби, работающая по принципу аспирации дроби и выдувания сора. С помощью дозировочного клапана дробь возвращается к дробеметным турбинам.

На выходе машина оснащена щеточно-обдувочной системой для тщательного удаления остатков абразива с очищенной поверхности деталей.

Аспирационное и пылеотделяющее устройство машины выполнено из труб и профилированных листов из оцинкованной стали, имеет аспирационный вентилятор и картриджный пылеотделитель.

Эмиссия пыли после фильтрации не превышает 3 мг/м³.

Работа машины производится в автоматическом режиме, но на случаи сервисных работ предусмотрена возможность ручного управления.

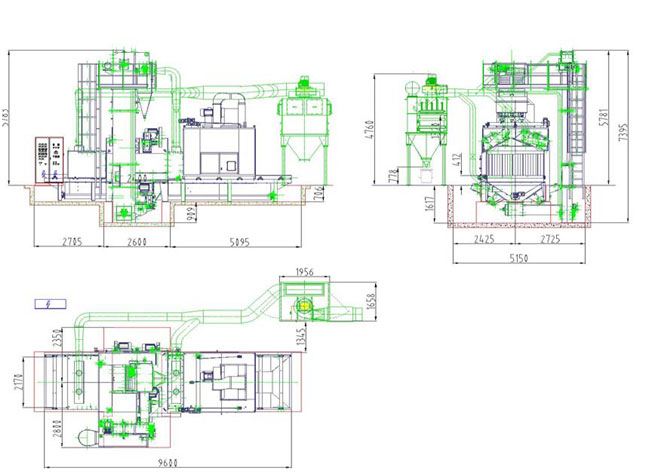

Схема размещения установки с габаритами
